Tehniskā specifikācija
◆ Plastmasas cauruļu seglu saplūšanas metināšanas iekārta SDM315
◆ Metināšanas diapazoni:
Maģistrālie cauruļvadi: 90mm ~ 315mm Filiāles caurule: 32mm ~ 125mm
(Skatiet detaļu Standarta konfigurēšanas tabula)
◆ Pielietojuma diapazoni: PE, PP un PVDF
◆ Darba spriegums: ~220V ±10%,50Hz
Kopējā jauda: 2.7KW, ieskaitot: ēvelēšanas instrumentu:0.75KW, sildplāksni: 1.2 KW, hidrauliskā bloka motoru: 0.75 kW
◆ Ar PTFE pārklāts karsts modulis, regulējama poga temperatūras kontrolei, sildīšanas plāksnes virsmas temperatūras ≤±7°.
◆ Vides temperatūra: -10° ~ 45°
◆ Elektroniskais atpakaļskaitīšanas taimeris apkures un dzesēšanas laikam. PLC kontroles sistēma.

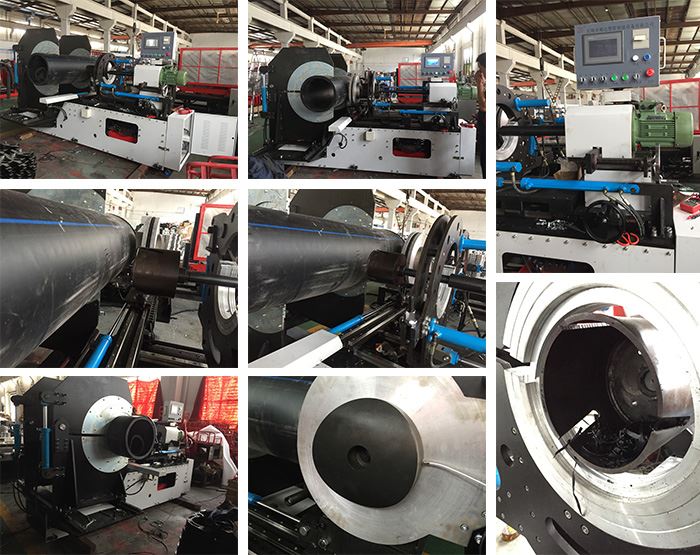

◆ Visa mašīna sastāv no pamata rāmja, apkures plāksnes, karstā moduļa, caurumu zāģiem, ēvelēšanas instrumenta, hidrauliskās vienības un atbalsta.
Standarta tabulas konfigurēšana
Vienojiet: mm
Galvenās caurules un atzarcaurules: SDR11
| Galvenā caurule Zaru caurule | 90 | 110 | 125 | 160 | 180 | 50W (50W) | 225 | 250 | 315 |
32 | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ |
50 | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | |
63 | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | |||
75 | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | |||
90 | ⊙ | ⊙ | ⊙ | ⊙ | ⊙ | ||||
110 | ⊙ | ⊙ | ⊙ | ||||||
125 | ⊙ | ⊙ |
Līdzeklis
Piemērots PE samazināšanas tee izgatavošanai darbnīcā. Tinumu un iesaiņošanas integrētās funkcijas var pabeigt visu ražošanas procesu.
Noņemama ar PTFE pārklāta sildīšanas plāksne.
Neatkarīgs divu kanālu taimeris reģistrē mērcēšanas un dzesēšanas fāžu laiku.
Digitālais augstas precizitātes manometrs parāda skaidrākus rādījumus.
Uz lineārās vadotnes ir uzstādīta sildīšanas plāksne un kariete.
"⊙" apzīmēšana var padarīt seglu piederumus.
AKSESUĀRU SARAKSTS
| Vienumu | Apraksts | Vienības | Daudzums | Piezīme |
1 | Pamata rāmis | Iestatīt | 1 | |
2 | Operāciju galds | Iestatīt | 1 | |
3 | Hidrauliskā vienība | Iestatīt | 1 | |
4 | Veidnes | Iestatīt | 1 | |
5 | Treniņi | Iestatīt | 1 | |
Stiprinājums ar mašīnu | ||||
1 | Dubultā atvērta uzgriežņu atslēga | Datoriem | 1 | 17 ~ 19mm |
2 | Dubultā atvērta uzgriežņu atslēga | Datoriem | 1 | 30 ~ 32 mm |
3 | Skrūvgriezi | Datoriem | 1 | 150 mm (150 mm) |
4 | Kastes uzgriežņu atslēga | Datoriem | 1 | 24 mm (24 mm) |
5 | Īpaša skrūve presīm | Iestatīt | 1 | |
6 | Iekšējā heksangulārā uzgriežņu atslēga | Iestatīt | 1 | 4 ~ 14 |
7 | Īpaša skrūve skavai | Iestatīt | 1 | |
8 | Operācijas instrukcija | Datoriem | 1 | |
Rezerves daļas | ||||
1 | Temperatūras kontroles instruments | Datoriem | 1 | |
2 | Īpaša skrūve presīm | Iestatīt | 1 | |
3 | Skrāpis | Datoriem | 1 | |
PCKING SARAKSTS
| Vienumu | Iepakojuma izmēri(mm) | N.W(kg) | G.W(kg) | Piezīme |
1 | 2550×2050×1500 | 1900 | 2050 | Pamata rāmis |
2 | 780×630×750 | 185 | 50W (50W) | karsts modulis |
3 | 610×560×520 | 60 | 71 | caurumzāģi |
Kopējā: | 8.4CBM (8.4CBM) | 2145 | 2321 |
